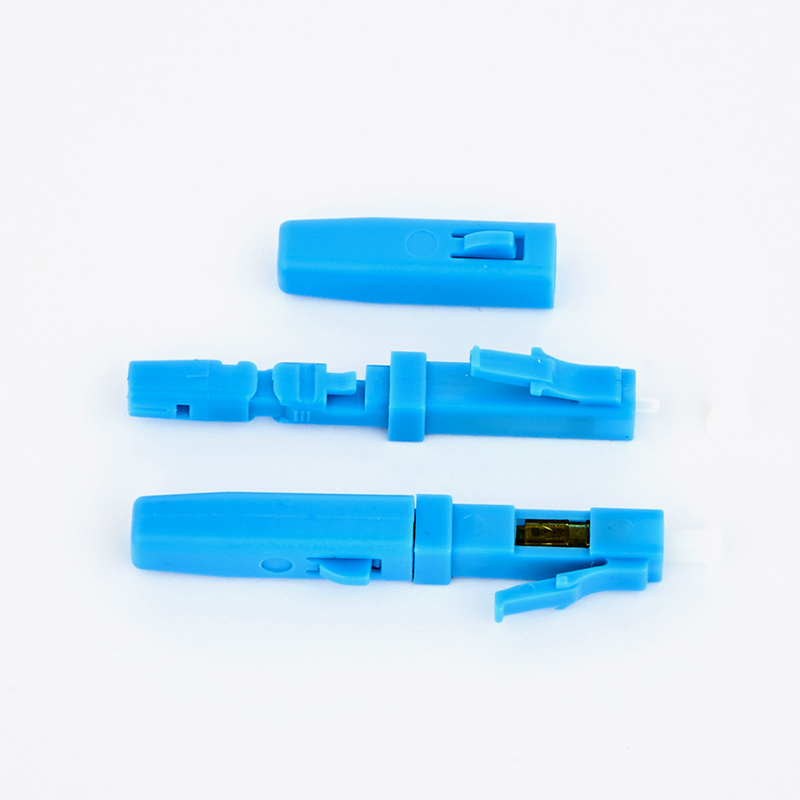

T4-53 ข้อกำหนดทางเทคนิคของ LC Optical Fiber Quick Connector

ความยาวของอุปกรณ์

44.3 ± 0.2 มม. เหมาะสำหรับการเชื่อมต่ออุปกรณ์ขนาดเล็กแบบฝังตัว

ความยาวคลื่นทำงาน

SM： 1310nm/1550nm

สายเคเบิลออปติคัลที่ใช้งานได้

1.6x2.0mm, 2.0x3.0mm

การสูญเสียการแทรก

หัวเดี่ยว≤ 0.4dB หัวคู่≤ 0.7dB

คืนสูญเสีย

≥50dB (UPC) ≥55DB (APC)

สิ้นสุดการแสดงใบหน้า

สอดคล้องกับ yd t 2341. 1-2011

ความทนทานเชิงกล

1,000 ครั้ง

ความตึงของสายเคเบิล

≥30N

แรงบิดของสายเคเบิลออปติคัล

≥ 15n

วางประสิทธิภาพ

ปล่อยให้ 10 หยดต่ำกว่า 1.5 เมตรโดยไม่มีประสิทธิภาพผิดปกติ

อัตราความสำเร็จในการประกอบครั้งเดียว

≥98%

แอสเซมบลีที่ทำซ้ำได้

10 ครั้ง

อุณหภูมิการทำงานของอุปกรณ์

-40 ℃ ~ 80 ℃

สภาพแวดล้อมการทำงานที่ร้อนและชื้น

การดำเนินงานระยะยาวภายใต้ความชื้นสัมพัทธ์ 90%, 70 ℃

เครื่องมือใยแก้วนำแสงมาตรฐานแทนที่เครื่องตัดของบุคคลที่สาม

ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อมีความเชื่อมโยงทั้งทางร่างกายและถาวร

ลดประสิทธิภาพของใยแก้วนำแสง

เครื่องมือมาตรฐาน

ประสิทธิภาพสุดท้ายหลังจาก 5 ครั้งของการลดลงของพื้นดินแข็ง 1.5 ม.

ฟิลเลอร์ไฟเบอร์

จาระบีซิลิโคนแบบออพติคัลพิเศษ (ไม่ใช่อดีตที่จับคู่แบบธรรมดาและง่ายต่อการวางตัว)

ปริมาณการเติมวัสดุ

0.5x1.5x3mm = 2.25mm³ (ใบหน้าที่เต็มไปด้วยปริมาตร 10,000 เท่ามากกว่าผลิตภัณฑ์รุ่นก่อน)

การทดสอบการระเหยที่ -40 ℃ถึง 80 ℃เป็นเวลา 300h

น้ำหนัก Volatilization <5% (40 ปีอายุการใช้งานภายใต้ธรรมชาติการจำลอง)

วัสดุปั้น

PEI, PC, Pesu

เกรดสารหน่วงไฟ

UL94 V-033
